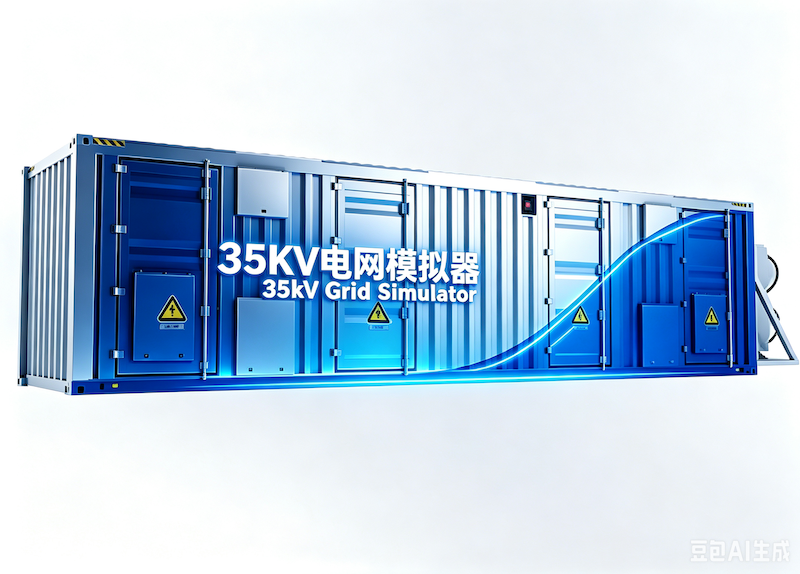

35KV/10KV电网模拟器

一、产品简介

多功能电网模拟装置是适配新型电力系统、面向构网型设备专项测试的高端试验设备，覆盖风电、光伏、储能、氢能、SVG等全品类新能源设备测试场景。设备可精准模拟电网稳态偏差、动态扰动、各类故障工况，全面满足构网型变流器自主建压、惯量响应、弱电网适配、故障穿越、宽频阻抗测试等最新行业测试标准要求，是新能源场站检测、科研试验、产品型式验证的核心移动测试平台。

装置采用高性能32位DSP实时智能控制，波形控制精度高、运行稳定性强，具备完善的隔离抗冲击能力与故障保护机制，支持多机并联扩容，可按需定制电压等级与测试功能，适配从小型实验室到国家级大型新能源试验基地的全场景应用。

二、核心测试功能

设备集成多元化测试能力，全覆盖电网适应性、故障穿越、电网支撑性三大核心测试维度，完美匹配构网型设备测试需求：

1. 电网适应性测试

可模拟电压偏差、频率偏差、三相电压不平衡、电压闪变、谐波及间谐波扰动、相角跳变、弱电网工况等各类电网常态扰动，精准验证设备并网适配性能。

2. 电网故障穿越测试

支持高电压穿越、低电压穿越、连续故障穿越测试，可复现三相对称/不对称电网故障，有效检测被测设备故障暂态支撑能力与故障恢复性能。

3. 电网动态支撑性测试

具备一次调频、虚拟惯量响应、阻尼控制、频域阻抗特性测试能力，可模拟电网频率、电压动态波动，精准考核构网型设备主动支撑电网的核心性能，适配新型电力系统技术要求。

三、产品功率系列

装置分三大功率等级，覆盖小、中、大容量全场景测试需求，支持定制化开发：

• 低电压小容量机型：500kVA、1MVA，适配实验室小型设备研发调试、教学试验

• 中高压大容量机型：5MVA、6MVA、10MVA、11MVA、15MVA、20MVA，适配光伏、储能场站整机检测、项目验收

• 高压超大容量机型：50MVA、60MVA、90MVA、100MVA、150MVA，适配国家级海上风电试验平台、大型新能源基地试验检测

四、产品核心优势

• 全场景适配：全覆盖风电、光伏、储能、氢能、SVG及构网型电力电子设备测试应用，兼容传统并网设备与新型构网设备检测需求

• 弱电网适配性强：专属隔离式抗冲击设计，可稳定复现低短路比弱电网工况，解决构网设备弱网失稳测试难题

• 高精度控制：搭载32位DSP实时控制系统，电压、频率波形变化率控制精度高，测试数据精准可靠

• 安全稳定可靠：配置全套电网接入保护与故障保护功能，可抵御测试过程冲击扰动，设备运行安全性高

• 灵活可拓展：支持多机并联扩容，可定制差异化电压等级、专属测试功能，适配不同行业、不同场景个性化需求

• 高效节能低噪：整机效率≥95%，搭配风冷、水冷双冷却方案，运行噪音低，适配长期连续测试作业

五、核心技术参数

参数项目	500kVA~1MVA	5MVA~20MVA	50MVA~150MVA
输入电压	AC 400V±10%	AC 10kV±10% / 35kV±10%	AC 35kV±10%
输入频率	50Hz±5%
稳态输出电压范围	80%~110%额定电压
稳态电压精度	0.2%@额定电压
高低压输出范围	低压0%~90%、高压110%~140%额定电压
输出频率范围	45Hz~66Hz
输出频率精度	0.008Hz
输出波形失真率	≤1%
三相电压不平衡度	1%~10%可调
电压闪变Pst	1~10可调
谐波/间谐波范围	1~2000Hz
整机效率	≥95%
工作温度	-30℃~+40℃	-25℃~+40℃	-25℃~+40℃
存储温度	-40℃~+70℃	-30℃~+55℃	-30℃~+55℃
适配海拔	≤2000米
冷却方式	水冷	风冷	风冷/水冷可选
